AH-64D Apache

Academy 1:72

von Daniel

Ausgangsbausatz ist der AH-64D Block II von Academy  (Nr.12514), dazu kommen noch Ätzteile von Eduard (Nr. SS546), die AGM-114 Hellfire von Eduard Brassin (Nr. 672148) sowie die M320 Kanone von Master (Nr. AM-72-109).

-----

I used the Academy Kit  (No.12514) AH-64D Block II and additionally the Eduard etched parts (No. SS546), the AGM-114 Hellfire from Eduard Brassin (No.672148)  and the M320 gun from Master (No. AM-72-109).

Begonnen wurde mit einigen Änderungen im Cockpit um Platz für die Ätzteile zu schaffen.

----

At first there was some work with the cockpit in preparation for the etched parts.

Das Cockpit wurde größtenteils schwarz lackiert und anschließend mit grau trockengemalt.

-----

Most of the cockpit was painted black and later dry brushed with grey.

Die Passgenauigkeit der Rumpfhälften und des Cockpits war sehr gut. Am Rumpf wurden noch einige Details aus Plastiksheet ergänzt bzw. verbessert.

-----

The  fuselage and the cockpit fitted very well. Some details were added or improved.

Die Cockpittüren wurden aus der Verglasung geschnitten und später geöffnet montiert.

-----

Cockpit doors were cut off an later mounted in opend position.

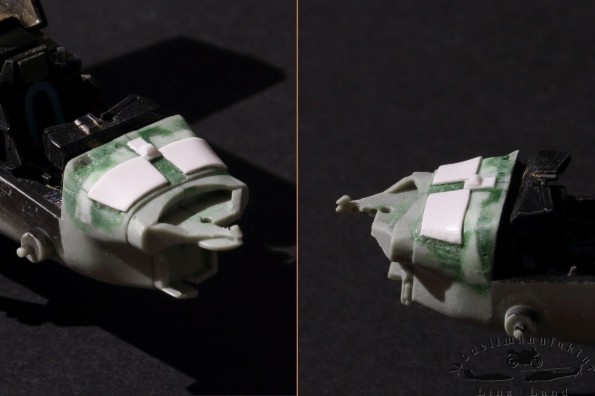

Die Nase verursachte etwas mehr Aufwand, da hier die Kontur nicht stimmig war.

-----

The nose caused a little more effort, because the outline was not consistent.

Die Verglasung wurde vor der Montage innen detailiert und lackiert.

-----

The clear part was detaild and painted at the inner side befor mounting to the fuselage.

Weiter Detailierungen am Rumpf.

-----

Some more detailing on the fuselage.

Die Triebwerksausläße wurden mittels dünnem Alublech überarbeitet.

-----

The engine exhausts were refined with thin aluminum sheet.

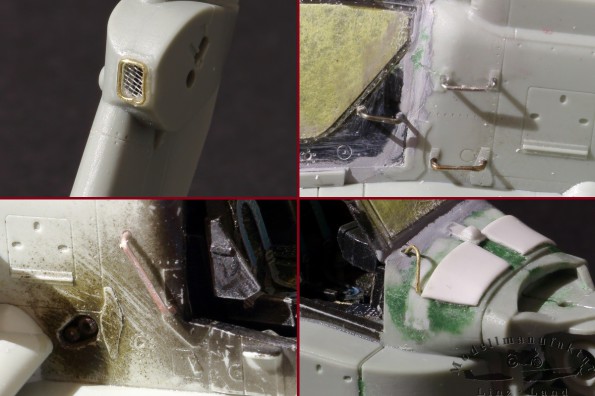

Letzte Arbeit vor dem Lackieren war das Anbringen von einigen Trittbügeln, Griffen und einem Einlaßgitter an der Heckfinne.

-----

Last work befor painting was the mount of some steps and handles and an intake grid on the tail fin.

Alle lackierfertigen Baugruppen.

___

All paint-ready assemblies.

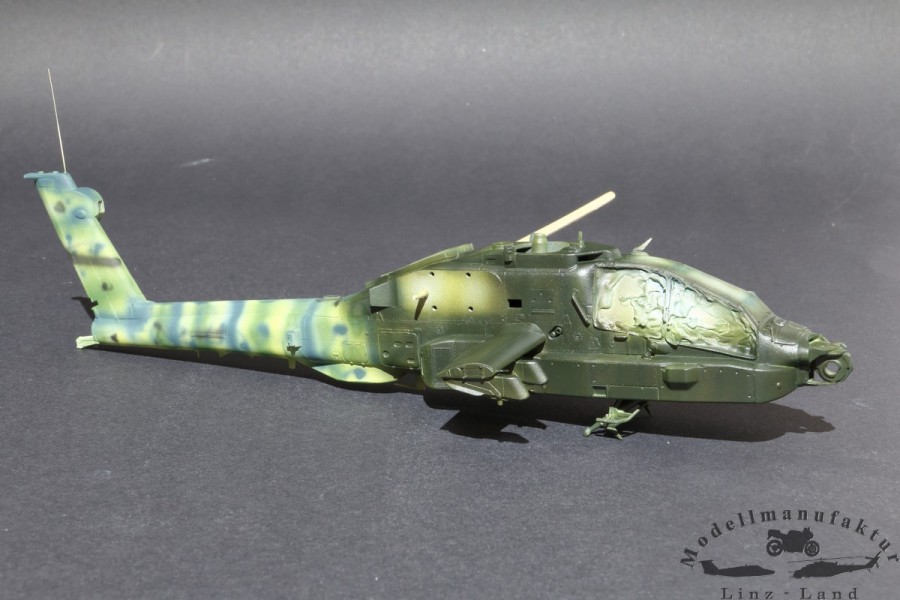

Erster Schritt war ein "Preshading" mit verschiedenen Grün- u. Gelbtönen.

-----

First step was a preshading with different greens and yellows.

Danach folgte die eigentliche Farbe in mehreren dünnen Schichten.

-----

After that, the actual color followed in several thin layers.

Es folgten noch einige Akkzente  mit grau.

-----

There were still some accents done with gray.

Nach einem Überzug mit glänzendem Klarlack folgten die sehr guten Bausatzdecals.

-----

After a layer of gloss clear coat the excellent  kit decals were applied.

Mit weißer Ölfarbe wurden die typischen Ausbleichungen des Apaches herausgearbeitet.

-----

The typical bleaching of the Apache was worked out with white oil paint.

Letzter Schritt war ein Überzug mit mattem Klarlack.

-----

Last step was a final coat of flat clear.

Die Reifen wurden etwas abgflacht und separat  lackiert und gealtert.

-----

The tires was sagged and separately  painted and weatherd.

Mit demaskierten Scheiben und montierten Triebwerken sieht es schon nach Apache aus.

-----

After unmasking  the cockpit windows and mounting the engines it already looks like an Apache.

Der Heckrotor wurde zu einem großen Teil neu aufgebaut, dadurch wirkt er deutlich filigraner.

-----

The tail rotor was mostly new built, so it looks more like the real one.

Für den Hauptrotor wurden zusätzliche Teile aus Resin angefertigt.

-----

The main rotor got some scratch built details made of polyurethane.

Das AN/APG-78 Longbow Fire Control Radar wurde mit ein paar Kabeln verfeinert.

-----

The AN/APG-78 Longbow Fire Control Radar got some extra cabels.

Nach der Lackierung und Alterung wurden Rotor und Radar montiert.

-----

After painting and weathering the rotor and radar were mounted.

Die M320 Kanone wurde mit den sehr feinen Teilen von Master und etwas Kupferlitze verfeinert.

-----

The M320 chain gun was improved with the excellent parts from Master and some copper wire.

Das AN/ALQ-144 "Disco-Light" wurde mit den Ätzteilen von Eduard dargestellt und mit Klarfarben lackiert.

-----

The AN/ALQ-144 "Disco-Light" were made of etched parts from Eduard, painted with clear colors.

Die letzten noch fehlenden Teile waren die AGM-114 Hellfire Raketen von Eduard Brassin.

-----

Last thing to add were the AGM-114 Hellfire rockets from Eduard Brassin.

Der fertige AH-64D Apache wartet nun noch auf eine Grundplatte mit einem M978 Tankwagen.

-----

The finished AH-64D Apache is now waiting for it´s base and a M978 fuel tanker.

Verwendete Farben:

                Tamiya xf-Serie, Klarlack Tamiya TS-Serie, Ölfarben von Daler Rowney.

-----

Used colors:

                Tamiya xf-series, clear coats were Tamiya TS-series, oil paints from Daler Rowney.

Hier gibt´s das Rollout: AH-64D Apache

You´ll find the rollout here: AH-64D Apache
